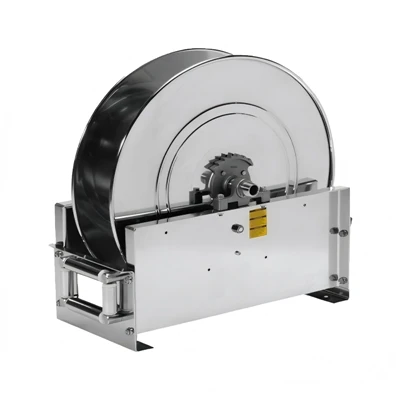

Nerūsējošā šļūtenes spole

Izlasiet specifikāciju no šļūtenes uz āru

Šļūtene ir viens no visnoderīgākajiem sākumpunktiem, pārskatot pieejamās konfigurācijas.

Sniegtie dati satur trīs šļūteņu izmēru kombinācijas:

Šie izmēri ir savienoti pārī ar dažādiem savienojumu izmēriem un šļūteņu garumiem.

Mazākā uzskaitītā šļūtene ir 13 × 19 mm, bet lielākā ir 25 × 35 mm. Starpkonfigurācija ir 19 × 30 mm.

Šī progresēšana ir noderīga, salīdzinot dažādu šļūteņu sistēmu fiziskās prasības, pirms tiek ņemti vērā spoles izmēri.

Garums maina darba sasniedzamību

Piegādātajās specifikācijās ir iekļauti trīs šļūteņu garumi:

15 m, 23 m un 30 m.

• • Opcija 30 m parādās ar 13 × 19 mm šļūtenes konfigurāciju.
• • 15 m garums ir pieejams gan ar 19 × 30 mm, gan ar 25 × 35 mm šļūteņu konfigurācijām.
• • 23 m opcija ir norādīta kopā ar 19 × 30 mm šļūteni.

Šļūtenes garums ir jāņem vērā atkarībā no attāluma starp fiksēto ruļļa pozīciju un paredzēto darbības punktu. Garāka šļūtene nodrošina atšķirīgu darba sasniedzamību, taču tai ir arī jābūt piemērotai spoles konfigurācijai.

Spiediens un temperatūra ir atsevišķi atlases punkti

Iesniegtie dati identificē trīs maksimālos spiediena līmeņus:

• • 37 bāri
• • 38 bāri
• • 42 bāri

Augstākais norādītais spiediens ir saistīts ar 25 × 35 mm šļūtenes konfigurāciju.

Temperatūra tiek norādīta atsevišķi, maksimālā temperatūra ir 99 grādi.

Šīs divas vērtības nevajadzētu uzskatīt par savstarpēji aizvietojamiem rādītājiem. Spiediens attiecas uz šļūtenes sistēmas spiediena prasību, savukārt temperatūra norāda norādīto augšējo temperatūras robežu.

Precīza konfigurācija ir jāapstiprina, salīdzinot ar pilnu specifikāciju pirms iegādes.

Savienojuma izmēri Sekojiet konfigurācijai

Informācija par KNL sniedz vēl vienu skaidru atšķirību starp pieejamajām versijām.

• • 13 × 19 mm šļūtenei spolei ir 1/2 NPT iekšpuses izeja un 1/2 NPT vīrišķā ieeja.
• • 19 × 30 mm šļūtenei abi savienojuma izmēri ir 3/4 NPT.
• • 25 × 35 mm šļūtenei savienojumi palielinās līdz 1 NPT.

Lai veiktu nomaiņu vai jaunu instalāciju, šī savienojuma informācija ir jāsalīdzina ar savienojuma cauruli vai aprīkojuma saskarni.

nerūsējošā šļūtenes spole Konstrukcija darba zonā

Ruļļa materiāls kļūst aktuāls, kad iekārta ir novietota tā faktiskajā darbības vidē.

Šļūteņu stacijai, kas atrodas netālu no mazgāšanas darbībām, mitrām zonām vai bieži tīrītām iekārtām, apkārtējie apstākļi atšķiras no stacijas, kas atrodas sausā uzglabāšanas telpā.

Tāpēc var apsvērt nerūsējošo tēraudu, ja atklātajai ruļļa konstrukcijai ir jāatbilst darba videi, kur mitrums un regulāra tīrīšana ir daļa no normālas darbības.

Materiāls joprojām ir jānovērtē kopā ar darba temperatūru, spiedienu, šļūtenes specifikāciju un uzstādīšanas apstākļiem. Materiāla izvēle pati par sevi nenosaka, vai konfigurācija ir piemērota konkrētai šļūteņu sistēmai.

Trīsdimensiju versijas

Sniegtā informācija par zīmējumu identificē trīs izmēru numurus.

Visās trīs versijās A un B paliek attiecīgi 645 mm un 610 mm.

Izmaiņas notiek atlikušajās izmēru atsaucēs.

• • Izmēram Nr.. 1 ir mazākie C, D, E un F izmēri.
• • Izmērs Nr
• • Izmērs Nr.. 3 saglabā C, D un F tādas pašas vērtības kā Izmērs Nr

Pirms atbilstošā izmēra izvēles šie izmēri ir jāsalīdzina ar pieejamo uzstādīšanas vietu.

Pilna tehniskā specifikācija

Nākamajā tabulā ir saglabāti sniegtie dati, tostarp atkārtoti ieraksti ar dažādām svara vērtībām.

Maksimālā temperatūra: 99 grādi

Atkārtotās rindas nav sapludinātas vai vidējais rādītājs, jo piegādātajā avotā ir atsevišķas svara vērtības.

Ko skaitļi nozīmē instalēšanai

Specifikāciju var apskatīt trīs slāņos.

• • Pirmā slāņa - šļūtene:Iekšējais un ārējais diametrs nosaka šļūtenes pamatizmērus.
• • Otrā slāņa - sistēmas savienojums:NPT izeja un ieeja identificē savienojuma izkārtojumu.
• • Trešā slāņa - fiziskā instalācija:Izmērs Nr. un A–F izmēri nosaka spoles montāžai nepieciešamo vietu.

Tas nozīmē, ka piedāvājuma pieprasījumā ideālā gadījumā būtu jāietver gan darbības prasības, gan fiziskās uzstādīšanas prasības.

Piemēram, norādot tikai "30 m šļūteni", netiek identificēta visa konfigurācija. Joprojām ir jānosaka šļūtenes diametrs, spiediens, savienojuma izmērs un piemērojamie spoles izmēri.

Konfigurācijas piemēri no piegādātā diapazona

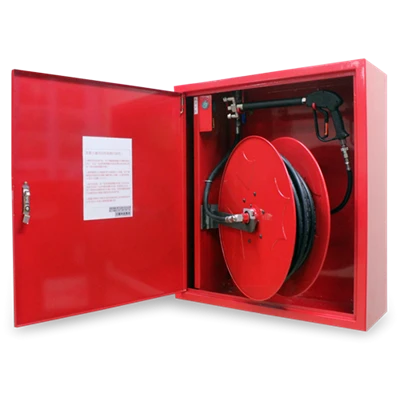

Nerūsējošā šļūtenes spole ugunsdzēsības aprīkojuma piegādei

Produkts ietilpst plašākā ugunsdzēsības aprīkojuma ražošanas diapazonā uzņēmumā Ningbo Xinhao Fire Fighting Equipment Co., Ltd.

Saskaņā ar uzņēmuma oficiālo lapu Par mums, uzņēmums Xinhao Fire ir dibināts 2016. gadā un ražo ugunsdzēšamos aparātus un ugunsdzēsības aprīkojumu. Tā produktu klāstā ietilpst ugunsdzēsības šļūtenes, ugunsdzēsības šļūteņu spoles, ugunsdzēsības šļūteņu skapji, ugunsdzēsības monitori, ugunsdzēsības hidrantu vārsti, ugunsdzēsības sprauslas un citi ugunsdrošības līdzekļi.

Uzņēmums norāda, ka tā ražotnēs ietilpst 8 dziļvilkšanas iekārtas, 1 automātiskā dziļvilkšanas iekārta, 6 metināšanas iekārtas, krāsošanas ražošanas līnija, pildīšanas ražošanas līnija, virsmas apstrādes iekārtas, 3 hidrauliskās un gaisa spiediena pārbaudes iekārtas, pulēšanas iekārtas, kalšanas iekārtas.

Sadaļā Par mums ir aprakstīta arī ražošanas un izplatīšanas darbība, ko atbalsta vadība un tehniskais personāls ar pieredzi ugunsdrošības jomā, kā arī kvalitātes{0}}pārvaldības un pēcpārdošanas{1}. Uzņēmums norāda, ka tā produkti ir izturējuši ISO9001 kvalitātes -sistēmas sertifikātu un ka tas ir saņēmis Ķīnas Sabiedriskās drošības ministrijas izsniegtu kvalitātes tipa apstiprinājuma sertifikātu ugunsdrošības produktu atbilstības novērtēšanai.

Šī informācija ir svarīga, ja šļūtenes spole tiek iegādāta kā daļa no plašākas ugunsdrošības aprīkojuma programmas, nevis kā atsevišķa sastāvdaļa.

Konfigurācijas izvēle bez minējumiem

Praktiskā specifikācijas pārskats var sekot šādai secībai:

FAQ
